Central Hidroeléctrica Rapel
Litueche - OHiggins
Ficha Resumen
Duración
5 horas
Asignaturas
Física, Tecnología, Cs. Naturales+3 más...Historia, Química, Cs. Para la Ciudadanía
Niveles Educacionales
7° Básico a IV Medio
Tipo de Experiencia
Experiencia al Aire Libre
Nivel Presupuestario
Medio BajoinfoSe sugiere agregar almuerzo y/o colacionesDescripción del Destino

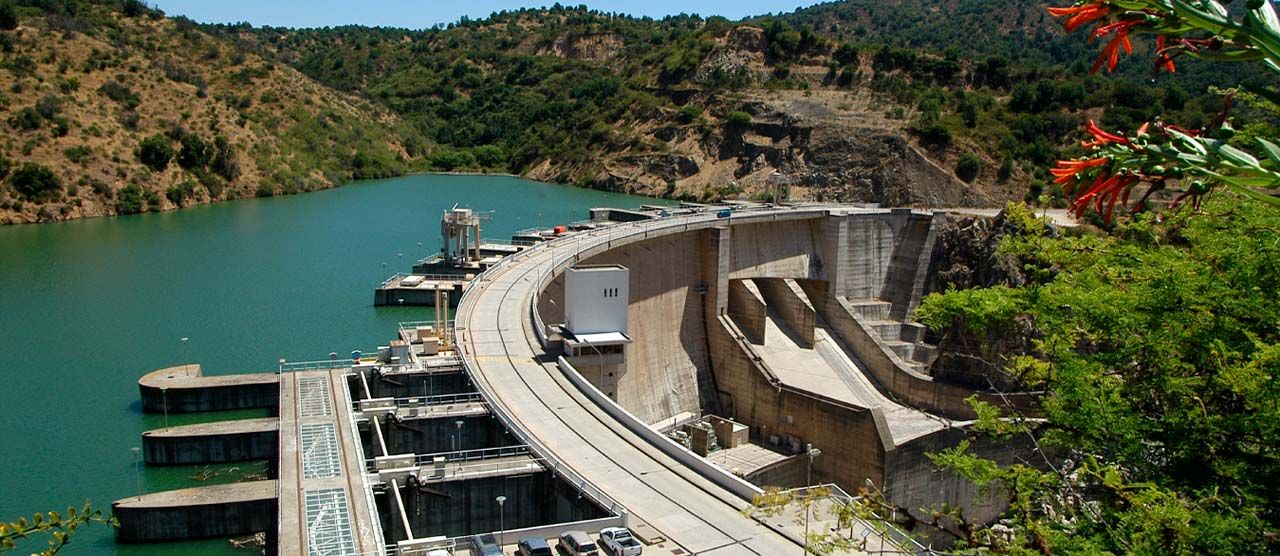

La Central Hidroeléctrica Rapel, operada por Enel Generación Chile, constituye un hito de la ingeniería nacional al ser la primera central de embalse con un muro de presa de tipo arco en el país, inaugurada en 1968. Desde una perspectiva pedagógica, el recinto ofrece una oportunidad inigualable para observar in situ la aplicación de principios físicos fundamentales: la conversión de la energía potencial gravitatoria del agua acumulada en energía cinética, y posteriormente en energía eléctrica mediante turbinas y generadores. El recorrido permite dimensionar la magnitud de la infraestructura civil necesaria para el desarrollo energético y comprender el funcionamiento del Sistema Eléctrico Nacional (SEN).
Además del componente físico-tecnológico, la visita posee un alto valor geográfico y social. El Embalse Rapel, creado artificialmente para alimentar la central, es un ejemplo claro de la intervención humana en el paisaje para la gestión de recursos hídricos y el desarrollo turístico posterior de la zona. Los estudiantes pueden analizar el impacto ambiental, la importancia del agua como recurso estratégico y la historia de la electrificación rural y urbana en la zona central de Chile, integrando así una visión sistémica entre desarrollo tecnológico y entorno natural.
Objetivos Pedagógicos
- CN08 OA 08: Analizar las fuerzas eléctricas, considerando [...] la evaluación de los riesgos en la vida cotidiana y las posibles soluciones.
- CN08 OA 09: Investigar, explicar y evaluar las tecnologías que permiten la generación de energía eléctrica, como ocurre en [...] generadores (eólicos, hidroeléctricos o nucleares, entre otros).
- CN05 OA 08: Reconocer los cambios que experimenta la energía eléctrica al pasar de una forma a otra (eléctrica a calórica, sonora, lumínica etc.). (Contextualización en la generación).
- CN2M OA 10: Explicar, por medio de investigaciones experimentales, los efectos que tiene una fuerza neta sobre un objeto, utilizando las leyes de Newton. (Aplicable al movimiento de turbinas por fuerza hidráulica).
- FG-CITS-3y4-OAC-02: Explicar, basados en investigaciones y modelos, cómo los avances tecnológicos [...] han permitido al ser humano ampliar [...] su comprensión de fenómenos relacionados con la materia, los seres vivos y el entorno.
- HI1M OA 25: Analizar el impacto del proceso de industrialización en el medio ambiente y su proyección en el presente, y relacionarlo con el debate actual en torno a la necesidad de lograr un desarrollo sostenible.
Actividades Propuestas
- Recorrido Técnico Guiado: Visita al interior de la caverna de máquinas para observar los generadores y ejes de turbinas en movimiento.
- Caminata por el Coronamiento: Recorrido por la parte superior del muro de la presa para analizar la geografía del embalse y la ingeniería de contención.
- Charla de Inducción Energética: Presentación sobre el ciclo del agua, la transformación de energía y el rol de Enel en la matriz energética chilena.
- Observación del Vertedero: Análisis del sistema de evacuación de crecidas (especialmente impactante en invierno o primavera).
Instalaciones y Servicios
- Muro de Presa: Estructura de hormigón tipo arco de 112 metros de altura (visitable en la parte superior).
- Sala de Máquinas: Espacio donde se ubican las 5 turbinas Francis y los generadores.
- Miradores: Puntos de observación panorámica del embalse y el vertedero.
- Sala de Control: Visualización de los paneles de operación (sujeto a disponibilidad y protocolos de seguridad).
- Áreas de Seguridad: Zonas delimitadas para el tránsito seguro de visitas con EPP (Elementos de Protección Personal).
Revisa lo que dice la IA sobre tu destino
⚠️ Nota: Este contenido ha sido generado por IA y puede contener imprecisiones. Te recomendamos verificar la información con fuentes oficiales.
Central Hidroeléctrica Rapel: Un Gigante de la Ingeniería Chilena
La Central Hidroeléctrica Rapel no es solo una fuente de energía para el Sistema Eléctrico Nacional (SEN); es un monumento a la ingeniería civil y un laboratorio vivo para el aprendizaje de las ciencias físicas y tecnológicas. Ubicada en la confluencia de los ríos Cachapoal y Tinguiririca, esta central de embalse es administrada por Enel Generación Chile y ofrece una experiencia educativa inmersiva.
Valor Educativo y Contexto Histórico
Inaugurada en 1968, Rapel fue la primera gran central hidroeléctrica de tipo arco construida en Chile. Su diseño curvo no es solo estético; responde a principios físicos de distribución de fuerzas hacia las laderas de los cerros, un concepto clave para estudiantes de física y matemáticas. El embalse artificial creado, el Lago Rapel, permite abordar temas transversales de Geografía y Ciencias para la Ciudadanía, analizando cómo la intervención humana modifica el paisaje y crea nuevos ecosistemas y economías locales (turismo).
La visita permite cubrir objetivos curriculares complejos de manera tangible. Ver una turbina Francis de eje vertical ayuda a desmitificar conceptos abstractos como la inducción electromagnética y la conservación de la energía.
Logística y Consejos Prácticos para Colegios
- Gestión de Visitas: Las visitas deben coordinarse con mucha antelación directamente con el área de relaciones comunitarias o comunicaciones de Enel Generación Chile. Deja a Kimen que se encargue por ti.
- Seguridad (Crítico): Al ser una instalación industrial activa, el uso de Elementos de Protección Personal (EPP) es obligatorio (casco, y a veces chaleco reflectante, usualmente provistos por la empresa, pero se debe confirmar). Se exige pantalón largo y zapatos cerrados (sin tacos ni sandalias).
- Mejor Época: Entre agosto y noviembre. Durante el invierno y primavera, el embalse suele estar en cotas altas, lo que hace la vista más impresionante y aumenta la probabilidad de ver el vertedero en operación (evacuación de agua sobrante), un espectáculo de la física de fluidos.
- Duración: La visita técnica dura aproximadamente 90 a 120 minutos.
- Accesibilidad: Hay muchas escaleras y zonas de caminata técnica, por lo que se debe consultar previamente por facilidades para estudiantes con movilidad reducida.
Datos Técnicos para el Docente
Para preparar la clase previa a la salida, es útil manejar estos datos:
- Potencia Instalada: 377 MW.
- Tipo de Turbina: 5 unidades tipo Francis.
- Altura del Muro: 112 metros.
- Generación Media Anual: Aprox. 543 GWh.
Esta salida pedagógica transforma el concepto de "electricidad" de un diagrama en el pizarrón a una experiencia vivencial de escala monumental.
